中文字幕无码精品亚洲资源网久久,扒开腿狂躁女人视频免费,国产精品成人无码免费,特黄特黄的欧美大片

當(dāng)前位置: > 首頁 > 產(chǎn)品展示

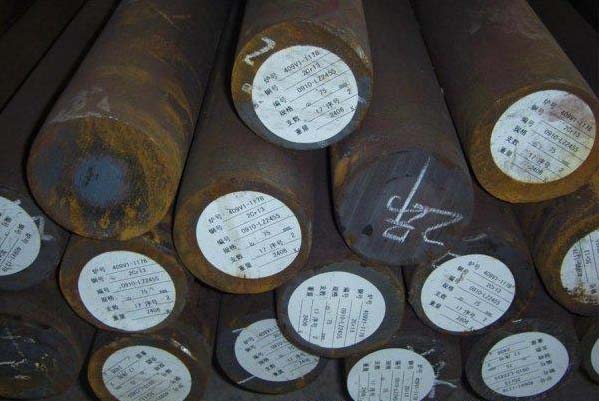

2Cr13不銹鋼

更新時間:2016-05-24 15:33:35

 2Cr13不銹鋼



        2Cr13(新編號為20Cr13)

    標(biāo)準(zhǔn):GB/T 1220-2007

    特性及適用范圍: 淬火狀態(tài)下硬度高,耐蝕性良好。用作汽輪機(jī)葉片。  2Cr13密度為7.75g/cm3  2Cr13淬火硬度:一般2Cr13的淬火溫度在980~1050℃,取980℃加熱油淬時硬度要明顯低于1050℃加熱油淬,980℃油淬后硬度為45~50HRC,1050℃油淬后硬度要高2HRC。但1050℃淬火后得到的組織晶粒較粗,脆性大。建議使用1000℃加熱淬火可以得到較好的組織和硬度。2Cr13馬氏體不銹鋼,焊接要預(yù)熱的。和Q235焊接用奧氏體不銹鋼焊條不用預(yù)熱,比如A302.A307都行。 焊接時控制焊縫稀釋率,不擺動焊接,采用較小的電流。

    2Cr13焊接焊材可以選用:

    1.抗大氣腐蝕選G202,G207,需預(yù)熱150-300度,焊后回火700-730度;

    2.耐有機(jī)酸并耐熱選:G211,需預(yù)熱150-300度;

    3.良好塑性:A102,A107,A202,A207,A302,A307,補(bǔ)焊預(yù)熱,厚大件預(yù)熱。

    化學(xué)成分

    碳C :0.16~0.25

    硅Si:≤1.00

    錳Mn:≤1.00

    硫S :≤0.030

    磷P :≤0.035

    鉻Cr:12.00~14.00

    鎳Ni:允許含有≤0.60

    力學(xué)性能

    抗拉強(qiáng)度 σb (MPa):淬火回火,≥640

    條件屈服強(qiáng)度 σ0.2 (MPa):淬火回火,≥440

    伸長率 δ5 (%):淬火回火,≥20

    斷面收縮率 ψ (%):淬火回火,≥50

    沖擊功 Akv (J):淬火回火,≥63

    硬度 :退火,≤223HB;淬火回火,≥192HB

    熱處理規(guī)范及金相組織

    熱處理

    1)退火,800~900℃緩冷或約750℃快冷;

    2)淬火,920~980℃油  冷;

    3)回火,600~750℃快冷。

    金相組織:組織特征為馬氏體型。

    交貨狀態(tài):

    一般以熱處理狀態(tài)交貨,其熱處理種類在合同中注明;未注明者,按不熱處理狀態(tài)交貨。


上一篇:17-4PH不銹圓鋼
下一篇:1Cr13不銹鋼
国产亚洲AV综合人人澡精品| 特大BBWBBWBBW高潮| 欧美性大战XXXXX久久久| 精品一区二区三区在线观看| 美女100%裸体无内衣内裤| 99久久久无码国产精品免费| 国内老熟妇对白HDXXXX| 铜铜铜铜铜铜铜铜好大好深色| 亚洲啪AV永久无码精品放毛片| chinesevideo国产熟妇| CHINA中国妞TUBESEX| 成人夜色视频网站在线观看| 欧美日韩人妻精品一区二区三区| 日韩欧美一区二区三区免费观看| AAA级久久久精品无码片| 国产九九九九九九九A片| 久久久久久精品免费免费麻辣| 欧美大荫蒂毛茸茸视频| 漂亮人妻被黑人| 日韩精品视频一区二区三区| 少妇性饥渴无码A区免费| 人妻在卧室被老板疯狂进入| 日本三级在线播放| 精品久久久久久亚洲精品| 狠狠色噜噜狠狠狠狠色综合久| 吴北唐紫怡小说免费阅读| 久久人妻少妇嫩草AV无码专区| 王妃暗卫肉H共妻大肉| 蜜臀AV色欲A片无码精品一区| 摄政王被男人C的合不拢腿H男男| 亚洲熟女一区二区三区| 小雪第一次尝到又大又粗| 乱LUN合集1第40部分阅读| 国产全是老熟女太爽了| 亚洲国产成人一区二区精品区| 久久精品一区二区三区| 我和子发生了性关系视频| AV电影在线观看| 英语老师没戴套让我C了一节课| 久久久久久久精品无码AV少妇| 美女视频黄是免费|
